Orchestration ​

기존 Lambda 또는 Java로 개발해야 했던 워크플로우를 Configuration으로 코딩 없이 개발할 수 있게 구성된 Tool Set이다. Batch Service와 동일하게 App 환경에서만 Config가 가능하며, Dev/Sandbox/Prod 환경은 프로비저닝 된 데이터로만 사용이 가능하다.

TIP

Service Orchestration은 Account 대표 계정에서만 Config가 가능하다. (Tenant 계정은 메뉴 접근 시, Unauthorized 에러 발생)

Orchestration List ​

생성한 Orchestration을 확인하거나 새롭게 생성하기 위한 팝업화면들을 호출할 수 있는 리스트 화면이다. 리스트는 Config View와 Activate View로 나누어져 있으며, 각 리스트는 환경에 따라 활성화된다. 각 리스트에 대한 상세 설명은 아래와 같다.

List 구성 ​

Config View ​

작성된 모든 Orchestration이 표시되는 영역으로, Config View 에서만 생성, 수정, 삭제, 활성화 여부 설정, Designer 호출이 가능하다.

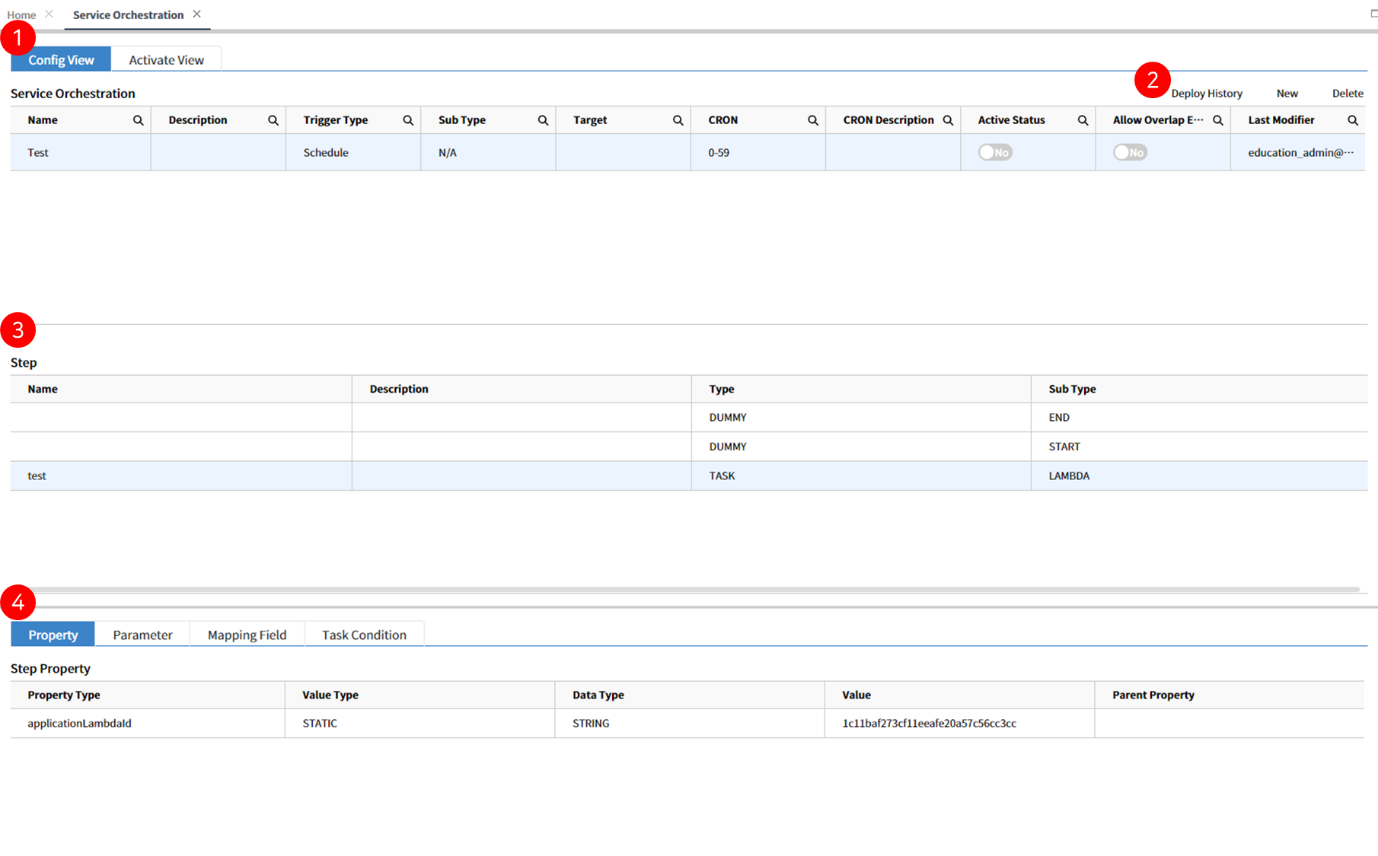

image1 [그림1. Config View]

  1. Service Orchestration List : 생성한 Orchestration 목록이 표시되는 영역이다. 해당 리스트에서 Orchestration 선택 시 하단에 해당 Orchestration의 Step과 Step의 Property, Parameter, Mapping Field, Task Condition 등이 표시된다.
  2. Button
    • Deploy History : Service Orchestration Deploy 이력을 확인할 수 있는 팝업화면이 호출된다.
    • New : 신규 Orchestration 생성을 위한 팝업 화면이 호출된다.
    • Delete : 선택한 Orchestration을 삭제한다.
  3. Step : Orchestration List에서 Orchestration 선택했을 시에 표시되는 영역으로, 선택한 항목의 Orchestration Designer에서 생성한 Step들이 List로 표시된다.
  4. Property, Parameter, Mapping Field, Task Condition: Step List에서 Step을 선택했을 시에 표시되는 영역으로, 선택한 항목의 Property, Parameter, Mapping Field, Task Condition이 List로 표시된다.

Active View ​

Config View에서 작성한 Orchestration 중 활성화된 Orchestration만 표시되는 영역으로, 해당 영역에서는 Orchestration 생성 또는 삭제, 수정이 불가하고 활성화되어 있는 Orchestration 확인과 활성화, 비활성화 여부 설정만 가능하다.

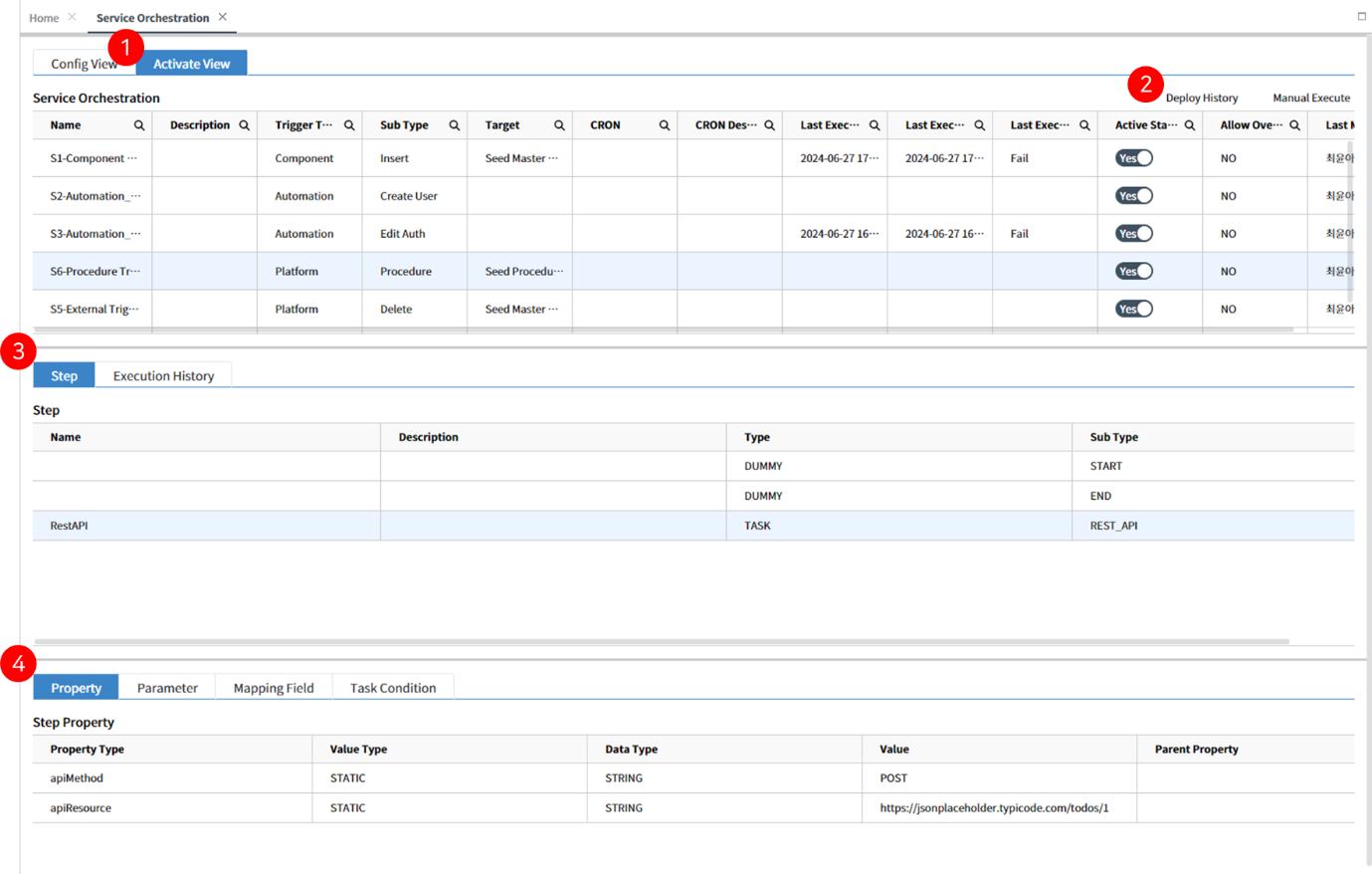

image2 [그림1. Active View]

  1. Service Orchestration List: 현재 활성화 되어있는 Orchestration 목록이 표시되는 영역이다. 해당 리스트에서 Orchestration 선택 시 하단에 해당 Orchestration의 Step과 Execution History가 표시된다.
  2. Button
    • Deploy History: Service Orchestration Deploy 이력을 확인할 수 있는 팝업화면이 호출된다.
    • Manual Execute: 생성한 Orchestration이 정상적으로 작동하는지 확인해 볼 수 있도록 Trigger Parameter를 입력하여 수동 실행해 볼 수 있는 팝업화면이 호출된다.
  3. Step, Execution History
    • Step : Orchestration List에서 Orchestration 선택했을 시에 표시되는 영역으로, 선택한 항목의 Orchestration Designer에서 생성한 Step들이 List로 표시된다.
    • Execution History : 해당 Orchestration의 실행 결과와 이력이 List로 표시된다.
  4. Property, Parameter, Mapping Field, Task Condition: Step List에서 Step을 선택했을 시에 표시되는 영역으로, 선택한 항목의 Property, Parameter, Mapping Field, Task Condition이 List로 표시된다

신규 팝업 화면 구성 ​

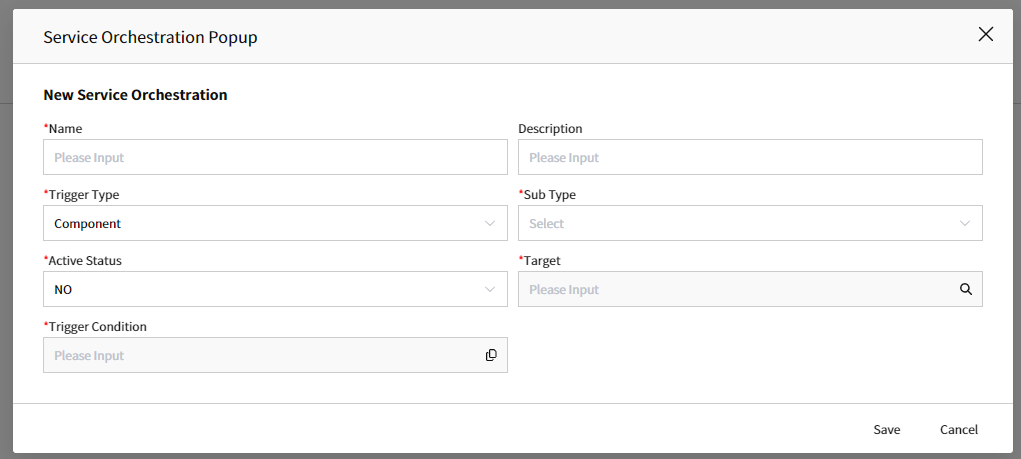

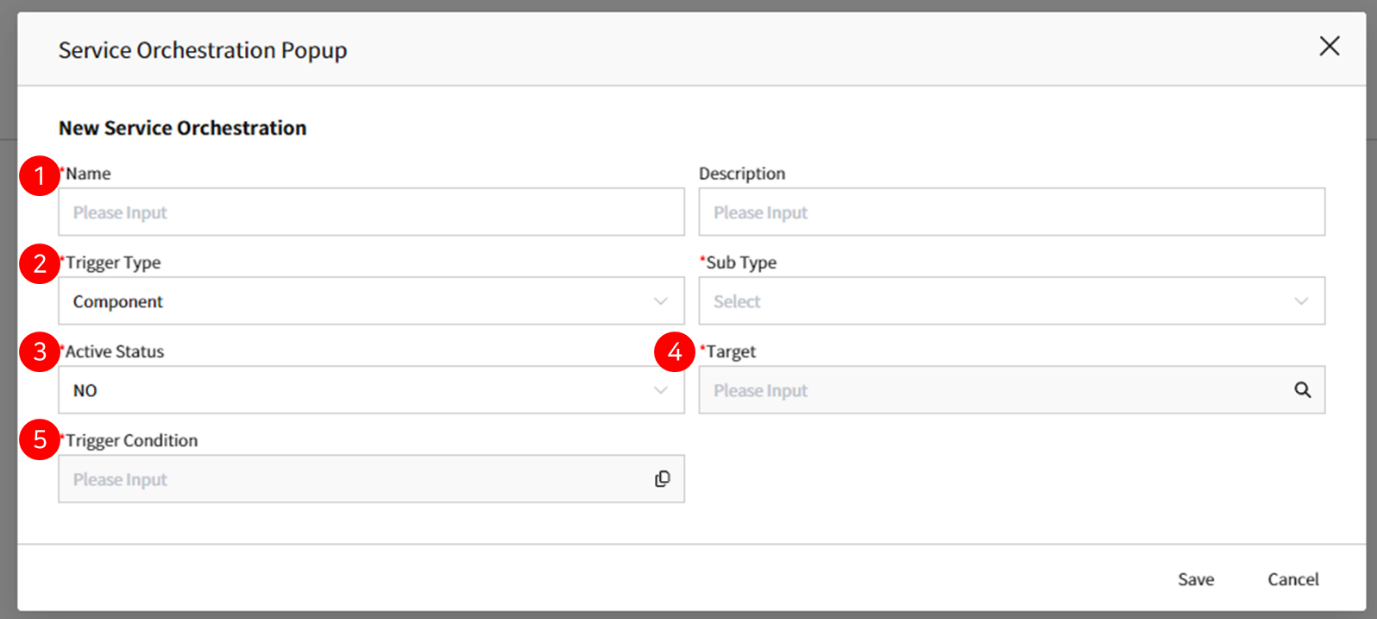

image3 [그림1. Orchestration New Pop up 화면]

  1. Name, Description : 해당 Orchestration의 이름과 설명을 작성하는 항목이다.
  2. Trigger Type, Sub Type : Orchestration이 동작하게 하는 Trigger의 Type을 설정하는 항목으로, Trigger Type에 따라 설정 가능한 Sub Type이 다르게 표시된다.

    INFO

    Trigger Type에 따라 설정 가능한 Sub Type 항목과 설명은 아래 표 참고

  • Component

    Trigger Type

    Sub Type

    Description

    Component

    Select

    설정한 Component에서 데이터 조회 (Select) 요청이 들어왔을 경우 Service Orchestration 수행

    Component

    Insert

    설정한 Component에서 데이터 신규 저장 (Insert) 요청이 들어왔을 경우 Service Orchestration 수행

    Component

    Update

    설정한 Component에서 데이터 수정 (Update) 요청이 들어왔을 경우 Service Orchestration 수행

    Component

    Delete

    설정한 Component에서 데이터 삭제 (Delete) 요청이 들어왔을 경우 Service Orchestration 수행

    TIP

    Trigger Type - Sub Type별 동일 Component는 1개씩만 생성 가능하다.
    Ex. Component - Select 타입으로 TEST Component를 Target으로 생성하였다면, 추후 Component를 Trigger Type으로 지정 시 Sub Type은 - Insert / Update / Delete 타입만 지정 가능하다.

  • Business Object

    Trigger Type

    Sub Type

    Description

    Business Object

    Select

    설정한 Business Object에서 데이터 조회 (Select) 요청이 들어왔을 경우 Service Orchestration 수행

    Business Object

    Insert

    설정한 Business Object에서 데이터 신규 저장 (Insert) 요청이 들어왔을 경우 Service Orchestration 수행

    Business Object

    Update

    설정한 Business Object에서 데이터 수정 (Update) 요청이 들어왔을 경우 Service Orchestration 수행

    Business Object

    Delete

    설정한 Business Object에서 데이터 삭제 (Delete) 요청이 들어왔을 경우 Service Orchestration 수행

    TIP

    Trigger Type - Sub Type별 동일 Business는 각 1개씩만 생성 가능하다.
    Ex. Business Object - Select 타입으로 TEST BO를 Target으로 생성하였다면, 추후 Business Object을 Trigger Type으로 지정 시 Sub Type은 - Insert / Update / Delete 타입만 지정 가능하다.

  • Platform

    Trigger Type

    Sub Type

    Description

    Platform

    REST API

    설정한 Integration Definition에서 REST API 요청이 들어왔을 경우 Service Orchestration 수행

    Platform

    Procedure

    설정한 Integration Definition에서 Procedure 요청이 들어왔을 경우 Service Orchestration 수행

    Platform

    Select

    Open API를 통해 설정한 Business Object로 데이터 조회 (Select) 요청이 들어왔을 경우 Service Orchestration 수행

    Platform

    Insert

    Open API를 통해 설정한 Business Object로 데이터 신규 저장 (Insert) 요청이 들어왔을 경우 Service Orchestration 수행

    Platform

    Update

    Open API를 통해 설정한 Business Object로 데이터 수정 (Update) 요청이 들어왔을 경우 Service Orchestration 수행

    Platform

    Delete

    Open API를 통해 설정한 Business Object로 데이터 삭제 (Delete) 요청이 들어왔을 경우 Service Orchestration 수행

  • Automation

    Trigger Type

    Sub Type

    Description

    Automation

    Create Auth

    Application의 권한 메뉴에서 신규 권한을 생성할 경우 Service Orchestration 수행

    Automation

    Edit Auth

    Application의 권한 메뉴에서 기존 권한을 수정할경우 Service Orchestration 수행

    Automation

    Apply Auth

    Application의 권한 메뉴에서 권한을 특정 Menu/Screen/Component/Control에 적용할 경우 Service Orchestration 수행

    Automation

    Release Auth

    Application의 권한 메뉴에서 권한을 특정 Menu/Screen/Component/Control에 해제할 경우 Service Orchestration 수행

    Automation

    Create User

    Application의 사용자 메뉴에서 신규 사용자를 생성할 경우 Service Orchestration 수행

    Automation

    Edit User

    Application의 사용자 메뉴에서 사용자 정보를 수정할 경우 Service Orchestration 수행

    Automation

    Login

    Application에 접속하기 위해 로그인을 수행할 경우 Service Orchestration 수행

    Automation

    Password Init

    Application에서 비밀번호를 초기화 하였을 경우 Service Orchestration 수행

    Automation

    Edit Password Policy

    Application의 비밀번호 정책 메뉴에서 정책 정보를 수정할 경우 Service Orchestration 수행

  • Schedule

    Trigger Type

    Sub Type

    Description

    Schedule

    -

    Studio에서 컨피그한 Cron Expression에 따라 Service Orchestration 수행

    Schedule

    CRON

    Service Orchestration을 실행하기 위한 실행주기를 Cron 표현식으로 작성 (Amazon EventBridge Cron expressions reference)

    Schedule

    Scheduling Active Status

    Service Orchestration에 대해 설정한 Scheduling의 활성 여부

    Schedule

    Allow Overlap Execute

    Service Orchestration에 대해 설정한 중첩 실행 허용 여부

  1. Active Status : 생성한 Orchestration의 활성화 여부를 작성하는 항목이다.
  2. Target : Trigger를 발생시킬 Target을 설정하는 항목으로, Trigger Type이 Component, Business Object, Platform 일 경우에만 표시된다.
  3. Trigger Condition : Orchestration이 설정한 Trigger 상황에 맞게 실행되기 위한 Trigger Condition 조건식을 설정하는 항목으로, Trigger Type이 Schedule인 경우를 제외하고 반드시 설정해야 한다.

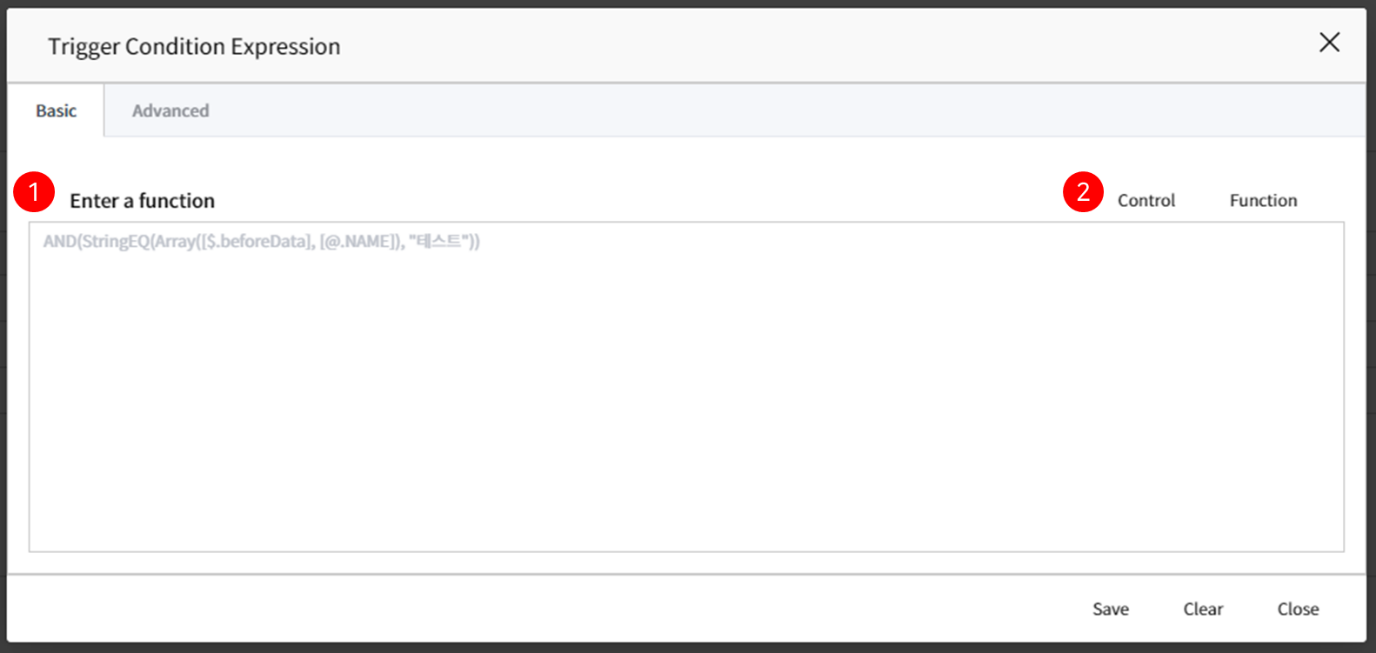

image4 [그림2. Trigger Condition Expression 팝업 화면 _Basic]

Trigger Condition 조건식을 설정하는 화면으로 직접 조건식을 작성하는 화면이다. (Ex. 작성예시)

  1. 조건식 작성영역 : 사용자가 직접 조건문을 입력할 수 있는 영역이다.
  2. Button
    • Control : Control Look up화면이 호출되며. 선택 시 1번 영역에 입력된다.
    • Function : 조건식을 구성할 수 있는 Function들의 Lookup 화면이 호출된다. 선택 시 1번 영역에 입력된다.

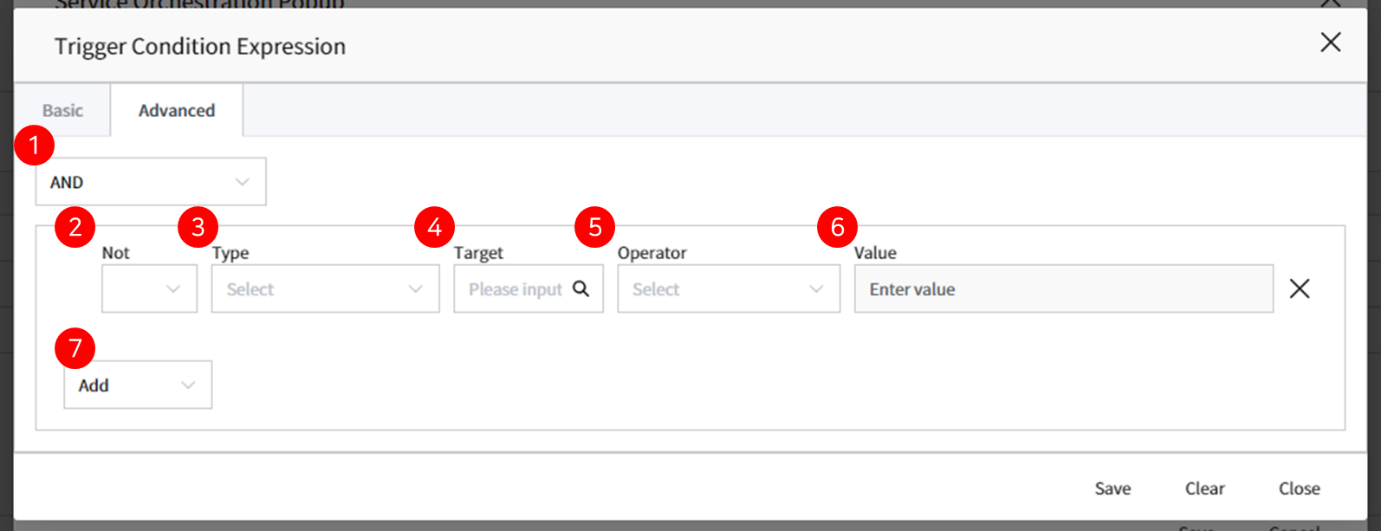

image5 [그림3. Trigger Condition Expression 팝업 화면 _Advanced]

Trigger Condition 조건식을 설정하는 화면으로 직접 조건식을 작성해야 하는 Basic과 달리 입력 필드로 선택하여 조건식을 완성할 수 있는 화면이다. 해당 영역에서 조건식을 완성한 후 Basic 탭으로 넘어가면 완성된 조건식이 표시된다.

  1. 조건식을 연결할 때의 상황을 정의하는 항목이다. 입력할 수 있는 항목은 AND와 OR가 있다.
  2. 하위 조건들을 부정식으로 설정하는 항목이다. 부정식으로 작성하고자 할 때 NOT을 선택한다.
  3. Type : Trigger Type과 Sub Type에 따라 설정할 수 있는 Trigger Condition Type이다.

    INFO

    Trigger Type과 Sub Type에 따라 설정 가능한 Trigger Condition Type과 설명은 아래 표 참고

  • Common (모든 Trigger의 Sub Type에 표시되는 항목)

    Trigger Type

    Sub Type

    Trigger Condition Type

    Trigger Condition Type Description

    Common

    -

    accountId

    Tenant SYS_ID

    Common

    -

    userId

    User SYS_ID

    Common

    -

    envCode

    환경코드 정보

    (Ex. Dev, App, Sandbox, Prod)

    Common

    -

    lang

    언어팩 정보 (Ex. en-US, ko-KR)

    Common

    -

    timezone

    타임존 정보 (Ex. 0, -32400)

  • Component

    Trigger Type

    Sub Type

    Trigger Condition Type

    Trigger Condition Type Description

    Component

    Common

    screenName

    사용자가 Config한 Screen Name

    Component

    Common

    screenUrl

    사용자가 Config한 Screen URL

    (Ex. /home)

    Component

    Common

    componentTemplate

    Component Template명

    (Ex. vQSToolbarList)

    Component

    Select

    searchData

    검색 대상인 Business Object Field명

    Component

    Insert

    saveData

    신규 추가 대상인 Business Object Field명

    Component

    Update

    beforeData

    수정되기전 데이터의 Business Object Field명

    Component

    Update

    afterData

    수정되는 데이터의 Business Object Field명

    Component

    Delete

    beforeData

    삭제 대상인 Row의 특정 Business Object Field명

  • Business Object

    Trigger Type

    Sub Type

    Trigger Condition Type

    Trigger Condition Type Description

    Business Object

    Common

    screenName

    사용자가 Config한 Screen Name

    Business Object

    Common

    screenUrl

    사용자가 Config한 Screen URL

    (Ex. /home)

    Business Object

    Common

    componentTemplate

    Component Template명

    (Ex. vQSToolbarList)

    Business Object

    Select

    searchData

    검색 대상인 Business Object Field

    Business Object

    Insert

    saveData

    신규 추가 대상인 Business Object Field

    Business Object

    Update

    beforeData

    수정되기 전의 Business Object Field

    Business Object

    Update

    afterData

    수정되는 Business Object Field

    Business Object

    Delete

    beforeData

    삭제 대상인 Row의 특정 Business Object Field

  • Platform

    Trigger Type

    Sub Type

    Trigger Condition Type

    Trigger Condition Type Description

    Platform

    Procedure

    screenName

    사용자가 Config한 Screen Name

    Platform

    Procedure

    screenUrl

    사용자가 Config한 Screen URL

    (Ex. /home)

    Platform

    Procedure

    Integration Definition Parameter

    Procedure Input Parameter 설정 값

    Platform

    REST API

    screenName

    사용자가 Config한 Screen Name

    Platform

    REST API

    screenUrl

    사용자가 Config한 Screen URL

    (Ex. /home)

    Platform

    REST API

    Integration Definition Parameter

    REST API Input Parameter 설정 값

    Platform

    Select

    busobjectid

    조회 대상인 Business Object SYS_ID

    Platform

    Select

    searchSpec

    조회 대상인 Business Object Field

    Platform

    Insert

    busobjectid

    신규 추가 대상인 Business Object SYS_ID

    Platform

    Insert

    saveData

    신규 추가 대상인 Business Object Field

    Platform

    Update

    busobjectid

    수정 대상인 Business Object SYS_ID

    Platform

    Update

    saveData

    수정 대상인 Business Object Field

    Platform

    Delete

    busobjectid

    삭제 대상인 Business Object SYS_ID

    Platform

    Delete

    beforeData

    삭제 대상인 Row의 특정 Business Object Field

  • Automation

    Trigger Type

    Sub Type

    Trigger Condition Type

    Trigger Condition Type Description

    Automation

    Create User

    userLoginId

    신규 사용자 생성 시 입력한 Login ID

    Automation

    Create User

    userEmail

    신규 사용자 생성 시 입력한 E-Mail 주소

    Automation

    Create User

    userStatus

    신규 사용자 생성 시 선택한 계정 상태 값 (활성, 비활성)

    Automation

    Create User

    userMfaFlag

    신규 사용자 생성 시 선택한 MFA 상태 값 (YES, NO)

    Automation

    Edit User

    userName

    사용자 정보 수정 시, 입력한 사용자 이름

    Automation

    Edit User

    userDesc

    사용자 정보 수정 시, 입력한 사용자 설명

    Automation

    Edit User

    userLoginId

    사용자 정보 수정 시, 입력한 사용자 로그인 ID

    Automation

    Edit User

    userEmail

    사용자 정보 수정 시, 입력한 사용자 E-Mail 주소

    Automation

    Edit User

    userPhoneNumber

    사용자 정보 수정 시, 입력한 사용자 전화번호

    Automation

    Edit User

    userCountry

    사용자 정보 수정 시, 입력한 사용자 국가

    Automation

    Edit User

    authName

    사용자 정보 수정 시, 추가한 권한명

    Automation

    Edit User

    addAuthId

    사용자 정보 수정 시, 추가한 권한의 SYS_ID

    Automation

    Edit User

    removeAuthId

    사용자 정보 수정 시, 삭제한 권한의 SYS_ID

    Automation

    Password Init

    loginId

    비밀번호 찾기(초기화) 시, 입력한 로그인 ID

    Automation

    Password Init

    email

    비밀번호 찾기(초기화) 시, 입력한 이메일 주소

    Automation

    Password Init

    platformType

    비밀번호 찾기(초기화) 시, 호출된 PlatformType (Ex. Mobile, Web)

    Automation

    Password Init

    exception

    비밀번호 찾기(초기화) 시, 발생한 에러의 종류(Ex. userInactiveException, InvalidRequestException)

    Automation

    Edit Password Policy

    policyId

    비밀번호 정책의 SYS_ID

    Automation

    Edit Password Policy

    policyActiveFlag

    비밀번호 정책의 활성/비활성 여부 (Ex. "1", "0")

    Automation

    Edit Password Policy

    policyItemId

    비밀번호 정책 아이템의 SYS_ID

    Automation

    Edit Password Policy

    policyItemActiveFlag

    비밀번호 정책 아이템의 활성/비활성 여부 (Ex. "1", "0")

    Automation

    Login

    username

    로그인한 사용자의 Login ID

    Automation

    Login

    osVersion

    사용자가 로그인 한 운영체제(OS) 버전 (Mobile Application만 해당)

    Automation

    Login

    osType

    사용자가 로그인 한 운영체제(OS) 유형 (Mobile Application만 해당)

    Automation

    Login

    deviceModel

    사용자가 로그인 한 기기 모델 유형 (Mobile Application만 해당)

    Automation

    Login

    status

    로그인 결과 (Ex. True, false)

    Automation

    Login

    exception

    로그인 시, 발생한 에러의 종류

    (Ex.UserCheckException, PasswordChangeException, invalidPublicKeyException, UserInactiveException, TemporaryPasswordExpiredException 등)

    Automation

    Create Auth

    saveData

    신규 생성 시 입력한 권한의 이름 (Ex. [$.saveData.AUT_NAME])

    Automation

    Create Auth

    saveData

    신규 생성 시 입력한 권한의 비고 (Ex. [$.saveData.AUT_DESC])

    Automation

    Edit Auth

    saveData

    기존 권한 데이터를 수정 시 입력한 권한의 이름 (Ex. [$.saveData.AUT_NAME])

    Automation

    Edit Auth

    saveData

    기존 권한 데이터를 수정 시 입력한 권한의 비고 (Ex. [$.saveData.AUT_DESC])

    Automation

    Edit Auth

    authId

    기존 권한 데이터의 SYS_ID

    Automation

    Apply Auth

    authId

    Menu, Screen, Component, Control에 적용한 권한의 SYS_ID

    Automation

    Release Auth

    authId

    Menu, Screen, Component, Control에 적용 해제한 권한의 SYS_ID

    TIP

    Automation Type은 각 Sub Type 당 단 1개의 Orchestration만 생성 가능하다.

    1. Target : SearchData와 같이 추가적으로 대상을 지정해야 하는 항목들을 Trigger Condition Type으로 설정했을 때 표시되는 항목으로, 돋보기 아이콘을 선택 시 호출되는 Lookup에서 선택하여 입력한다.
    2. Operator : 비교식을 만드는 조건들을 선택하는 영역이다.
      • Data Type :
      • Source Type :
    3. Value : 비교식으로 비교할 대상의 값을 입력하는 영역이다.
    4. Add : 값 선택 시 조건식 추가

신규 Orchestration 생성 방법 ​

image6 [그림1. Orchestration New Pop up 화면]

  1. Object Explorer에서 Service Admin 메뉴 선택 후 Service Orchestration 메뉴에 진입한다.
  2. Config View 탭 선택 후 리스트 상단 New 버튼을 선택한다.
  3. 생성하고자 하는 Orchestration의 이름과 설명을 작성한다.
  4. Orchestration을 수행시킬 Trigger Type을 선택하고, 그에 따른 Sub Type, Target, Trigger Condition을 입력한다.

    INFO

    Trigger Type에 따른 각 영역에 대한 상세는 신규 팝업 화면 구성 챕터를 참고한다.

  5. 정보를 모두 입력한 후 하단 Save 버튼을 눌러 저장한다.
  6. Orchestration List에 생성한 항목이 정상 생성되었는지 확인한 후 Context Menu를 호출하여 Orchestration Designer 실행, 상세 내용을 작성한다.

    INFO

    Orchestration Designer에 대한 상세 설명은 1.2 Orchestration Designer 챕터를 참고한다.

WARNING

동일한 Business Object를 기반으로 Component, Business Object Trigger를 각각 실행조건 없이 생성하였을 경우 중복 실행될 수 있습니다.

TIP

Service Orchestration의 생성 제한은 Application당 기본 50개로, 생성 제한 개수는 R&D에 요청 시 확장 가능합니다.

Orchestration Designer ​

워크플로우 개발은 등록된 Orchestration 목록에서 오른쪽 마우스를 클릭했을 때 표시되는 Context menu에서 Orchestration Designer를 호출하여 Drag & Drop 방식으로 개발할 수 있다.

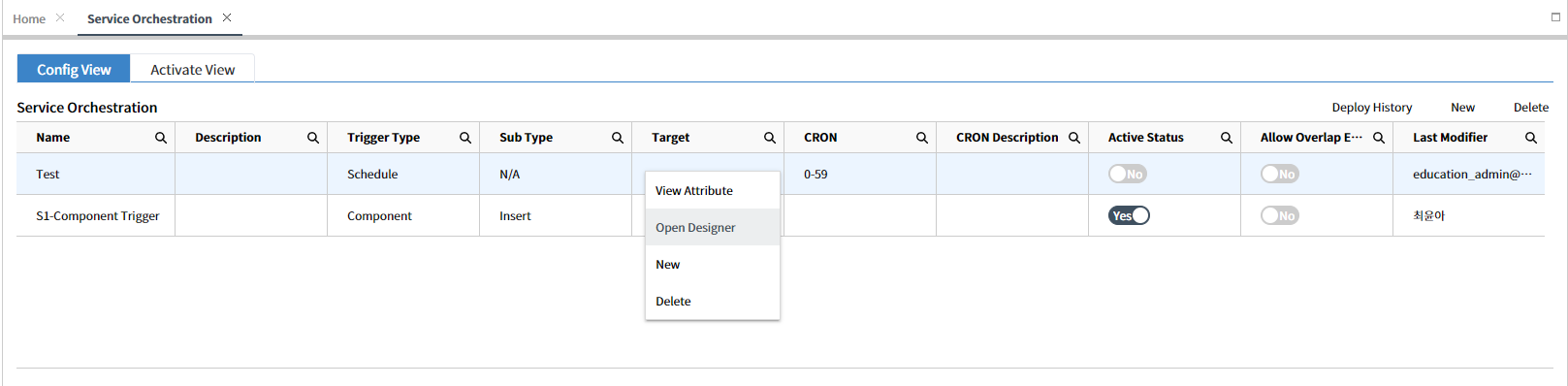

image7 [그림1. Orchestration Designer 호출]

Designer 구성 ​

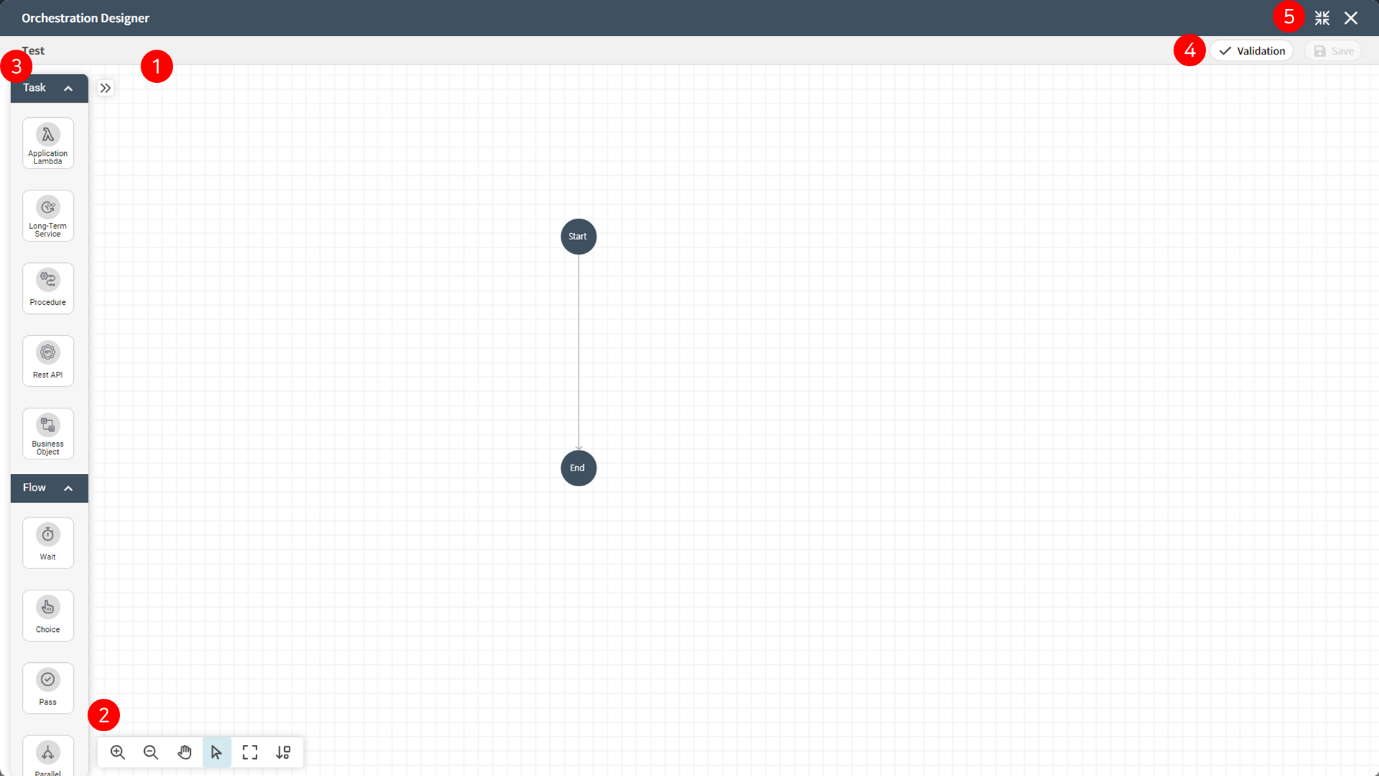

image8 [그림1 Orchestration Designer의 영역]

  1. Canvas : 팝업화면 왼쪽 Task, Flow Group에서 Task 또는 Flow를 선택하고 배치하여 개발하려는 Workflow를 설정하는 영역이다.
  2. Designer Toolbar : Canvas에서 작성된 Task 또는 Flow를 선택, 확대, 축소, 위치 변경, 정렬 등의 기능을 이용하여 제어할 수 있는 Icon Menu를 제공한다.
  3. Task, Flow : Orchestration Designer에서 사용되는 Object의 집합이다. 사용할 Task 또는 Flow를 Drag & Drop으로 Canvas 영역에 배치하여 Orchestration을 설정한다.
  4. 기능 버튼

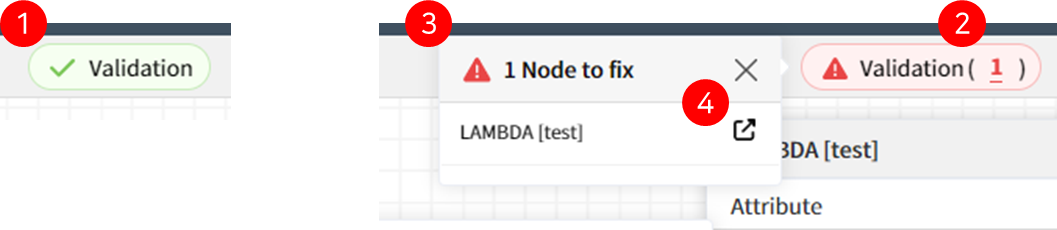

  • Validation : 생성한 항목들을 저장 전 정상적으로 생성되었는지 확인하는 버튼이다. 버튼 선택 시 Validation이 실행되고 실패 시 오류가 발생한 부분을 확인할 수 있는 팝업 화면 호출버튼이 표시된다. image9 [그림1.Validation 결과에 따른 버튼 표시 형태]
    1. 성공 : Validation 체크가 성공했을 때 버튼의 형태
    2. 실패 : Validation 체크가 실패했을 때 버튼의 형태로, 괄호 속 숫자가 발생한 에러의 숫자이다. 해당 숫자를 선택 시 3번 에러 목록 팝업화면이 호출된다.
    3. 에러 목록 팝업 화면 : 에러가 난 항목을 리스트로 보여주는 팝업 화면이다.
    4. 버튼 선택 시 해당 항목이 위치한 곳으로 포커스가 이동한다.
  • Save : 생성한 항목들을 저장하는 버튼으로, Validation이 완료되어야 활성화된다.
  1. 팝업 화면 버튼
  • 최소화 최대화 버튼 : 버튼 선택 시 Orchestration Designer 팝업 화면 사이즈가 최소화, 최대화된다.
  • 닫기 버튼 : Orchestration Designer 팝업 화면이 닫힌다.

Canvas ​

워크플로우를 설정하거나, 설정한 Task 또는 Flow의 구성을 표시하는 영역이다. Canvas에 배치한 Task, Flow는 선택 시 Canvas 영역 우측에 호출되는 Attribute와 Parameters에서 상세 설정을 한다.

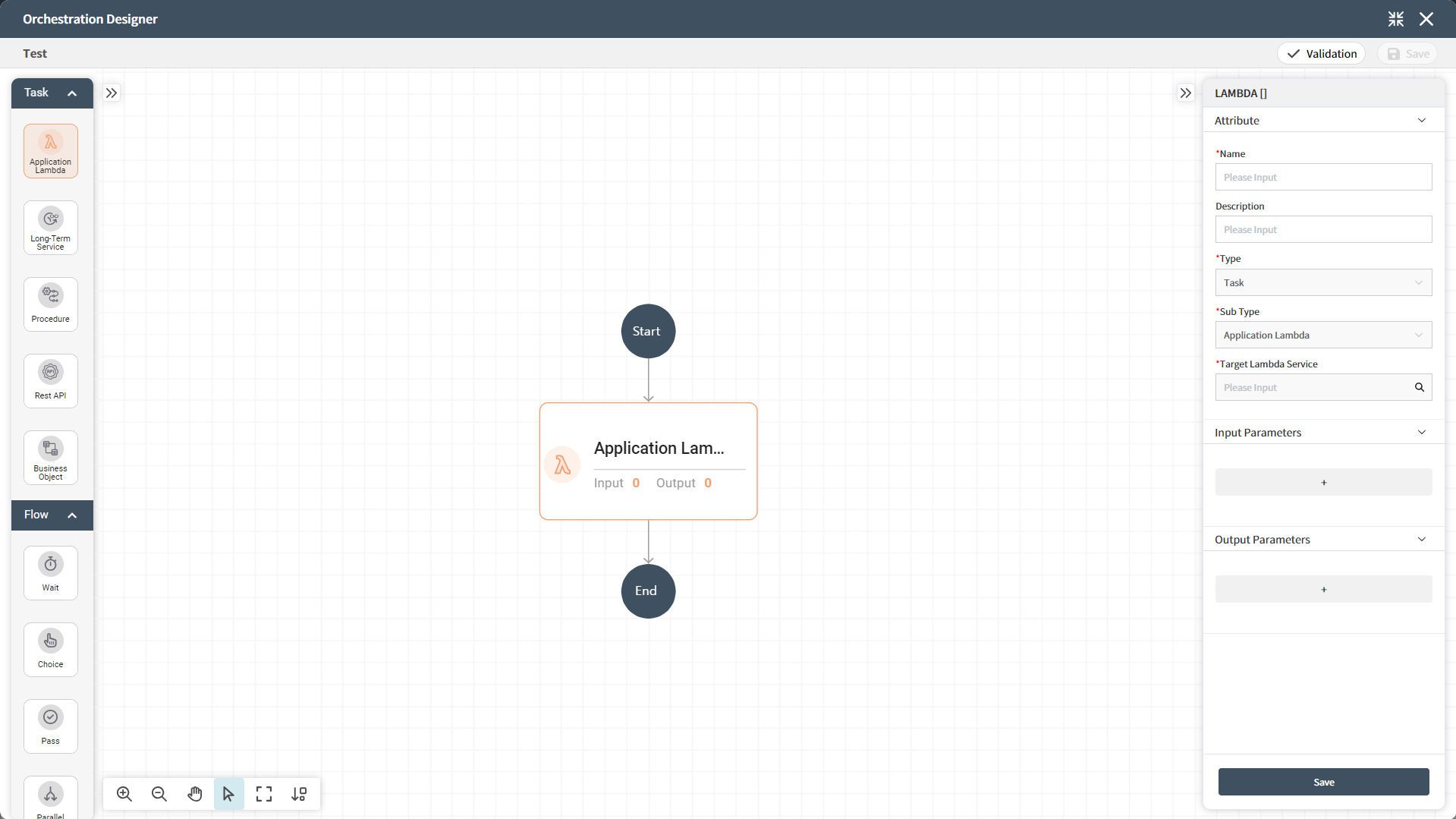

image10 [그림1. Task, Flow 배치가 배치된 Canvas]

TIP

상세 설정을 하는 Attribute와 Parameters는 Attribute와 Parameters 챕터를 참고한다.

Designer Toolbar ​

Canvas에 배치된 Task, Flow의 확대, 축소, 위치 변경, 정렬 등을 기능을 제공하는 메뉴들이 배치된 Toolbar이다.

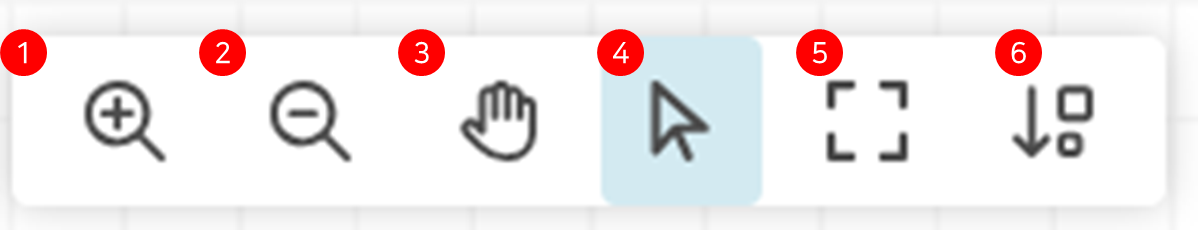

image11 [그림1. Canvas에 배치 되어있는 Toolbar]

  1. 확대 : Canvas 영역을 확대한다.
  2. 축소 : Canvas 영역을 축소한다.
  3. 이동 : 마우스를 Drag하여 Canvas 내에서 위치를 이동한다. 버튼 선택 없이 Space bar를 누른 상태에서 마우스 Drag하여 이동 가능하다.
  4. 선택 : Canvas 내에 배치된 Task, Flow 등을 선택한다.
  5. 화면 맞춤 : Canvas 내에 배치된 Task, Flow 등을 한 화면에서 볼 수 있도록 Canvas 사이즈를 조절한다.
  6. 정렬 : Canvas 내에 배치된 Task, Flow 등을 정렬한다.

Task, Flow ​

워크플로우를 구성하는 Task, Flow를 표시하는 영역이다. 해당 영역에서 원하는 Task 또는 Flow를 선택 후 Drag, Canvas 영역에 Drop하여 사용한다.

Canvas 영역에 배치 되어있는 Task, Flow에는 색상이 표시되어 한 눈에 어떤 워크플로우 인지할 수 있다.

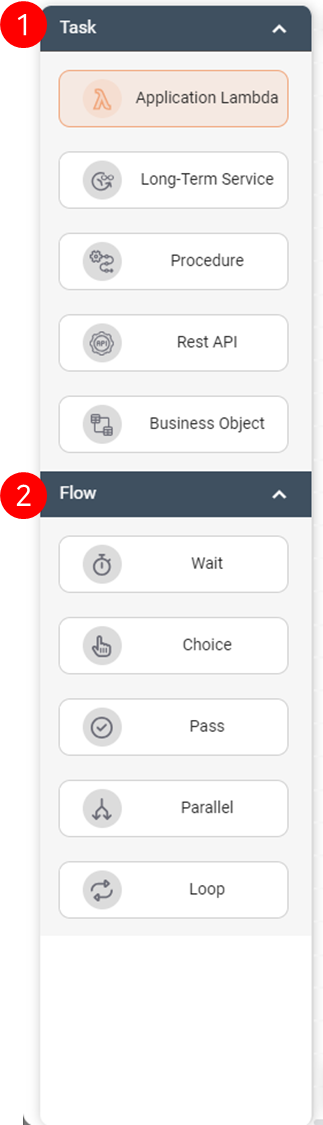

image12 [그림1. Task, Flow Group]

  1. Task

    • Application Lambda : VSCode Extension에서 생성한 Application Lambda를 실행하는 Step Type
    • Long-term Service : VSCode Extension에서 생성한 Long-term Service(AWS ECS Fargate)를 실행하는 Step Type
    • Procedure : Application Database를 기반으로 존재하는 DB Procedure를 실행하는 Step type
    • Business Object : 특정 Business Object에 CRUD를 하기 위한 Step Type
    • Rest API : Axios를 기반으로, GET, POST, PUT, DELETE 메서드 호출 가능한 Step Type

      INFO

      Request, Response Body 자료형은 JSON만 사용 가능하다.

  2. Flow

    • Wait : 특정 시간(ISO 8601 형식의 Timestamp 값)또는 지정된 시간(초 단위)만큼 실행을 중단시키는 Step Type

    • Choice : Payload, Static, Environment의 설정한 값을 기반으로 조건을 판단하여 Step 실행 분기를 선택하는 Step Type

      TIP

      Choice Flow를 통한 재귀 반복 수행을 할 경우 반복 제한 횟수는 기본 5회로, 반복 제한 횟수는 R&D에 요청 시 확장 가능합니다.

    • Pass : 해당 Step을 통과하기 위해 사용되는 Step Type

    • Parallel : Parallel Flow 하위의 Step들을 병렬 실행시키기 위하여 사용되는 Step Type

    • Loop : 특정 횟수만큼 내부의 Step들을 동시에 실행시키는 Step Type

      TIP

      순차적으로 실행되는 것이 아닌, 반복 횟수만큼 동시 실행됨

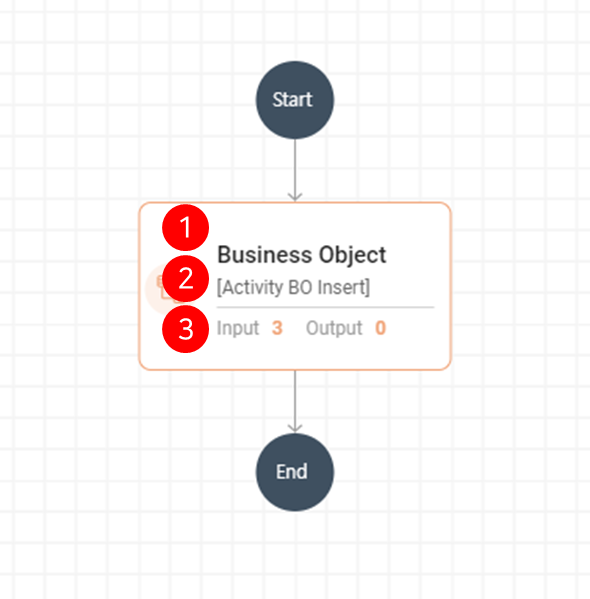

[그림2. Canvas에 배치된 Task, Flow]

  1. 배치된 Task 또는 Flow의 Type이 표시되는 영역이다.
  2. Attribute에서 입력한 'Name'이 표시되는 영역이다.
  3. Attribute에서 설정한 Input Parameter, Output Parameter의 개수가 표시되는 영역이다.

Attribute ​

Canvas영역에 배치한 Task, Flow의 Attribute와 Parameters 항목을 추가할 수 있는 영역이다. 해당 영역은 선택한 Task 또는 Flow의 Type에 따라 Attribute를 구성하는 항목이 다르게 표시된다.

속성에서 지정해야 하는 각 항목은 아래 각 영역에 대한 설명에 작성되어 있는 표를 참고한다.

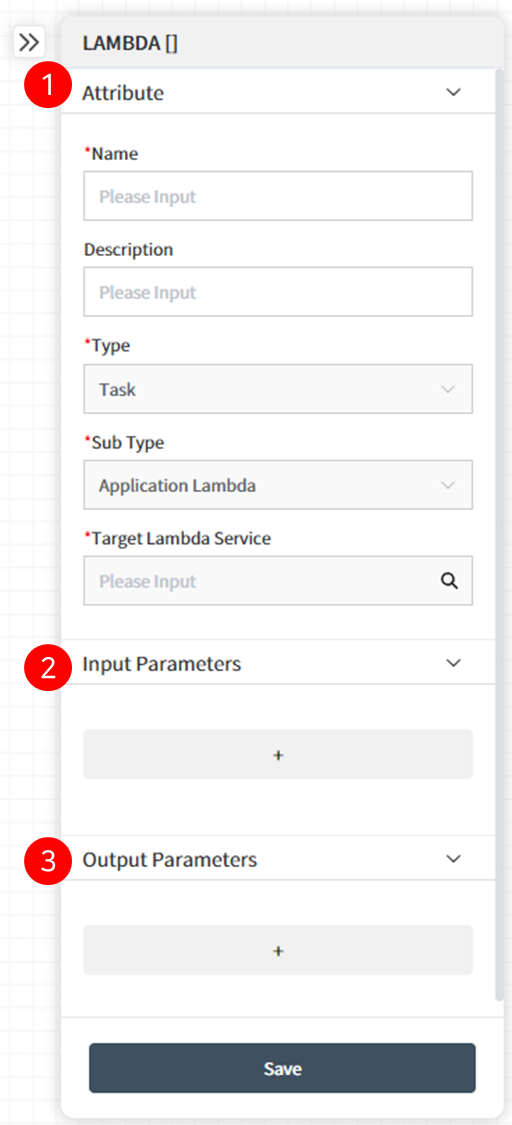

image14 [그림1. Attribute 영역 예시]

  1. Attribute : 각 Task 또는 Flow의 속성을 정의. 기본으로 이름과 설명을 정의하고 각 Task, Flow에 따라 정의가 필요한 Property들이 표시된다.
::: info
각 Task, Flow에 따른 Property 목록과 설명은 아래 표 참고
:::

Parent Type (Sub Type)

Child Type

Description

Application Lambda

Target Lambda Service

Application Lambda Task를 실행하기 위한 대상 속성값

Long-term Service

Target Long-Term Service

Long-Term Service Task를 실행하기 위한 대상 속성값

Procedure

Data Source

Procedure Task를 실행하기 위한 Data Source 속성값

Procedure

Procedure Name

Procedure Task를 실행하기 위한 Procedure 이름 속성값

Rest API

Method

Rest API Task를 실행하기 위한 API Method 속성값

(Get, Post, Put, Delete)

Rest API

URL

Rest API Task를 실행하기 위한 URL 속성값

Business Object

Target Business Object

Business Object Task를 실행하기 위한 대상 속성값

Business Object

Type

Business Object Task를 실행하기 위한 대상 타입 값 (Select, Insert, Delete, Update)

Business Object

Unmask Flag

Business Object Task (Select Type)에서 조회 대상 데이터의 마스킹 해제 여부 속성값 (기본 값: N/A)

Wait

Value Acquisition Type

Wait Flow를 수행하기 위해 Wait Value을 가져오기 위한 속성값 (Payload Seconds, Payload Timestamp, Static Seconds, Static Timestamp)

Wait

Refer Key

Value Acquisition Type이 Payload Seconds 또는 Payload Timestamp일 경우 해당 속성값을 가져오기 위한 Payload Key 속성 값

Wait

Wait Second

Value Acquisition Type이 Static Seconds 또는 Static Timestamp일 경우 해당 속성 값을 가져오기 위한 속성값

Loop

Iteration Acquisition Type

Loop Flow를 수행하기 위해 Iteration Limit Value을 가져오기 위한 속성값 (Payload, Static, Environment)

Loop

Iteration Type

Iteration Acquisition Type이 Static일 경우의 해당 속성값

Loop

Refer Key

Iteration Acquisition Type이 Payload일 경우의 해당 속성값을 가져오기 위한 Payload Key 속성 값

Loop

Expression

Iteration Acquisition Type이 Environment일 경우의 해당 속성 값을 가져오기 위한 환경변수 표현 값

  1. Input Parameters : 각 Task 또는 Flow에서 사용하기 위한 요청 파라미터를 정의.

    INFO

    각 Task, Flow에 대한 요청 파라미터 상세는 아래 표 참고

  2. Output Parameters : 수행된 Task 또는 Flow의 결과값 등의 응답 데이터를 정의

    INFO

    각 Task, Flow에 대한 응답 데이터의 상세는 아래 표 참고

Parent Type

Child Type

Description

Source Type

Application Lambda

Input Parameter

Application Lambda Task에서 사용하기 위한 요청 파라미터를 정의

Static, Environment, Payload, Global Task Parameter

Application Lambda

Output Parameter

수정된 Application Lambda Task의 결과 값 등의 응답 데이터를 정의

Return Data, Static, Environment

Long-Term Service

Input Parameter

Long-term Service Task에서 사용하기 위한 파라미터를 정의

Static, Environment, Payload, Global Task Parameter

Long-Term Service

Output Parameter

수정된 Long-term Service Task의 결과 값 등의 응답 데이터를 정의

Return Data, Static, Environment

Procedure

Input Parameter

Procedure Task에서 사용하기 위한 요청 파라미터를 정의

Static, Environment, Payload, Global Task Parameter

Procedure

Output Parameter

수정된 Procedure Task에서 사용하기 위한 요청 파라미터를 정의

Static, Environment, Payload, Global Task Parameter

Rest API

Header Parameter

Rest API Task에서 사용하기 위한 API Header 파라미터를 정의

Static, Environment, Payload, Global Task Parameter

Rest API

Payload Parameter

Rest API Task에서 사용하기 위한 Payload(Body)를 정의

Static, Environment, Payload, Global Task Parameter

Rest API

Output Parameter

수행된 Rest API Task의 결과 값 등의 응답 데이터를 정의

Return Data, Static, Environment

Business Object

Input Parameter

Business Object Task에서 사용하기 위한 요청 파라미터를 정의

Static, Environment, Payload, Global Task Parameter

Business Object

Field Mapping

Business Object에서 실행한 요청 파라미터의 데이터를 Business Object Field에 매핑하기 위한 정보를 정의

Business Object

Condition

Business Object Task에서 Select 타입으로 실행할 경우 조회하려는 데이터의 조건식을 추가하기 위한 정보를 정의

Business Object

Output Parameter

수행된 Business Object Task의 결과 값 등의 응답 데이터를 정의

Return Data, Static, Environment

Choice

Rule

Choice Flow에서 생성한 분기가 특정 조건을 만족할 때 수행되도록 설정하는 Rule을 정의

Pass

Pass Parameter

Pass Flow에서 다음 Step으로 넘어갈 경우 기존 파라미터 정보를 넘겨주기 위한 데이터를 정의

Parallel

Input Parameter

Parallel Flow에서 Child Step에게 넘겨주기 위한 파라미터를 정의

Static, Environment, Payload, Global Task Parameter

Parallel

Output Parameter

수정된 Child Step의 결과 값 또는 Parelle Flow의 Input 파라미터 등의 응답 데이터를 정의

Child Payload, Static, Environment

Loop

Input Parameter

Loop Flow에서 사용하기 위한 요청 파라미터를 정의

Payload, Static, Environment, Iteration Index

Loop

Output Parameter

수정된 Child Step의 결과 값 또는 Loop Flow의 Input 파라미터 등의 응답 데이터를 정의

Child Payload, Static, Environment

TIP

Choice의 Rule은 Choice 하위에 배치된 Task의 수만큼 표시된다.

Parameters ​

Attribute 영역에서 정의한 Parameter들의 상세를 지정하는 영역으로 Parameter 버튼을 선택하면 Attribute 좌측에 팝업으로 호출된다.

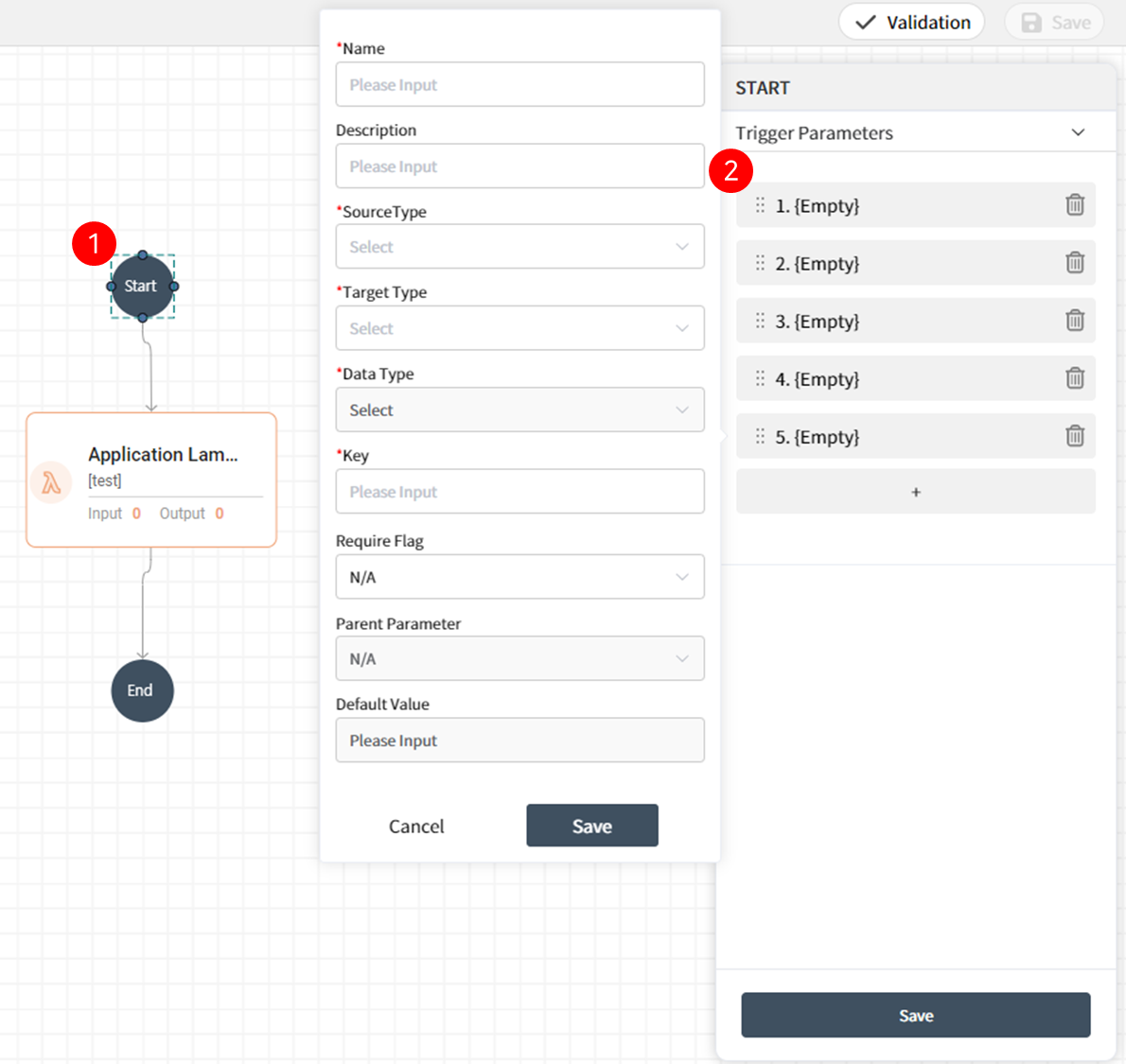

image15 [그림1. Start의 Trigger Parameter]

  1. Canvas 영역에 배치 되어있는 Start 선택 시 표시되는 항목으로 해당 항목만 Attribute 영역에 표시된다.
  2. + 버튼을 눌러 Parameter를 추가할 수 있는 영역으로, Orchestration의 Type과 Sub Type에 따라 다르게 표시된다.

    INFO

    각 Type과 Sub Type에 따라 설정 가능한 Trigger Parameter와 설명은 아래 표 참고

TIP

Trigger BO, Component, Platform(api, procedure)의 전달 가능한 변수, 단일변수, array 변수 지정 가능하며, 이 후 다른 task에서 input 변수 지정하여 직접 사용 가능하다. 단, object 형태의 변수는 전달은 가능하나 object내의 field를 지정하여 사용하기 위해서는 추가 프로그램 개발 후 첫번째 task 지정이 필요하다.

  • Common

Trigger Type

Sub Type

Trigger Parameter

Data Type

Trigger Parameter Description

Common

applicationId

String

호출된 Lambda의 요청 전문 중 Application의 SYS_ID

Common

accountId

String

호출된 Lambda의 요청 전문 중 Account의 SYS_ID

Common

userId

String

호출된 Lambda의 요청 전문 중 사용자의 SYS_ID

  • Component

Trigger Type

Sub Type

Trigger Parameter

Data Type

Trigger Parameter Description

Component

Select

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Component

Select

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Component

Select

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Component

Select

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Component

Select

searchData

Object

호출된 Lambda의 요청 전문 중 검색 데이터 (실제 Business Object 필드명으로 치환됨)

Component

Select

sortData

Object

호출된 Lambda의 요청 전문 중 정렬 데이터 (실제 Business Object 필드명으로 치환됨)

Component

Select

pageIndex

Integer

호출된 Lambda의 요청 전문 중 페이징 인덱스 정보

Component

Select

pageSize

Integer

호출된 Lambda의 요청 전문 중 페이징 사이즈 정보

Component

Select

linkId

String

Component

Select

linkValue

String

Component

Select

objectProp

Object

Component

Select

consoleFlag

Boolean

호출된 Lambda의 요청 전문 중 콘솔 여부 플래그 (Studio: true / Web: false)

Component

Select

afterData

Array[Object]

호출된 Lambda의 응답 데이터 (실제 Business Object 필드명으로 치환됨)

Component

Select

Authorization

String

호출된 Lambda의 Cognito ID Token

Component

Insert

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Component

Insert

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Component

Insert

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Component

Insert

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Component

Insert

beforeData

-

빈 배열 형식 (Ex. [])

Component

Insert

afterData

Array[Object]

호출된 Lambda의 요청 전문 중 저장 요청 데이터 (실제 Business Object Field명으로 치환됨)

Component

Insert

Authorization

String

호출된 Lambda의 Cognito ID Token

Component

Update

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Component

Update

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Component

Update

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Component

Update

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Component

Update

beforeData

Array[Object]

수정 요청이 들어온 Row의 원본 데이터 (실제 Business Object 필드명으로 치환됨)

Component

Update

afterData

Array[Object]

수정 요청이 들어온 Row의 수정 데이터 (실제 Business Object 필드명으로 치환됨)

Component

Update

Authorization

String

호출된 Lambda의 Cognito ID Token

Component

Delete

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Component

Delete

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Component

Delete

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Component

Delete

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Component

Delete

sysIds

Array[String]

호출된 Lambda의 삭제 요청 SYS_ID 배열 데이터

Component

Delete

beforeData

Array[Object]

삭제 요청이 들어온 Row의 원본 데이터 (실제 Business Object 필드명으로 치환됨)

Component

Delete

afterData

-

빈 배열 형식 (Ex. [])

Component

Delete

Authorization

String

호출된 Lambda의 Cognito ID Token

  • Business Object

Trigger Type

Sub Type

Trigger Parameter

Data Type

Trigger Parameter Description

Business Object

Select

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Business Object

Select

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Business Object

Select

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Business Object

Select

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Business Object

Select

searchData

Object

호출된 Lambda의 요청 전문 중 검색 데이터 (실제 Business Object 필드명으로 치환됨)

Business Object

Select

sortData

Object

호출된 Lambda의 요청 전문 중 정렬 데이터 (실제 Business Object 필드명으로 치환됨)

Business Object

Select

pageIndex

Integer

호출된 Lambda의 요청 전문 중 페이징 인덱스 정보

Business Object

Select

pageSize

Integer

호출된 Lambda의 요청 전문 중 페이징 사이즈 정보

Business Object

Select

linkId

String

Business Object

Select

linkValue

String

Business Object

Select

objectProp

Object

Business Object

Select

consoleFlag

Boolean

호출된 Lambda의 요청 전문 중 콘솔 여부 플래그 (Studio: true / Web: false)

Business Object

Select

afterData

Array[Object]

호출된 Lambda의 응답 데이터 (실제 Business Object 필드명으로 치환됨)

Business Object

Select

Authorization

String

호출된 Lambda의 Cognito ID Token

Business Object

Insert

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Business Object

Insert

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Business Object

Insert

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Business Object

Insert

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Business Object

Insert

beforeData

-

빈 배열 형식 (Ex. [])

Business Object

Insert

afterData

Array[Object]

호출된 Lambda의 요청 전문 중 저장 요청 데이터 (실제 Business Object Field명으로 치환됨)

Business Object

Insert

Authorization

String

호출된 Lambda의 Cognito ID Token

Business Object

Update

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Business Object

Update

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Business Object

Update

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Business Object

Update

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Business Object

Update

beforeData

Array[Object]

수정 요청이 들어온 Row의 원본 데이터 (실제 Business Object 필드명으로 치환됨)

Business Object

Update

afterData

Array[Object]

수정 요청이 들어온 Row의 수정 데이터 (실제 Business Object 필드명으로 치환됨)

Business Object

Update

Authorization

String

호출된 Lambda의 Cognito ID Token

Business Object

Delete

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Business Object

Delete

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Business Object

Delete

sysIds

Array[String]

호출된 Lambda의 삭제 요청 SYS_ID 배열 데이터

Business Object

Delete

beforeData

Array[Object]

삭제 요청이 들어온 Row의 원본 데이터 (실제 Business Object 필드명으로 치환됨)

Business Object

Delete

afterData

Array[Object]

호출된 Lambda의 응답 데이터 (실제 Business Object 필드명으로 치환됨)

Business Object

Delete

Authorization

String

호출된 Lambda의 Cognito ID Token

  • Platform

Trigger Type

Sub Type

Trigger Parameter

Data Type

Trigger Parameter Description

Platform

Rest API

interfaceId

String

호출된 Lambda의 요청 전문 중 수행된 Integration Definition의 SYS_ID

Platform

Rest API

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Platform

Rest API

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Platform

Rest API

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Platform

Rest API

pageSize

Integer

호출된 Lambda의 요청 전문 중 페이징 사이즈 정보

Platform

Rest API

pageIndex

Integer

호출된 Lambda의 요청 전문 중 페이징 인덱스 정보

Platform

Rest API

Lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Platform

Rest API

afterData

String

호출된 Lambda의 요청 전문에 포함된 Integration Definition Parameter 정보 (Key:Value 형식)

Platform

Rest API

Authorization

String

호출된 Lambda의 Cognito ID Token

Platform

Procedure

interfaceId

String

호출된 Lambda의 요청 전문 중 수행된 Integration Definition의 SYS_ID

Platform

Procedure

componentId

String

호출된 Lambda의 요청 전문 중 Component의 SYS_ID

Platform

Procedure

component

String

호출된 Lambda의 요청 전문 중 Component의 Template 종류 (Ex. vQSToolbarList)

Platform

Procedure

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Platform

Procedure

pageSize

Integer

호출된 Lambda의 요청 전문 중 페이징 사이즈 정보

Platform

Procedure

pageIndex

Integer

호출된 Lambda의 요청 전문 중 페이징 인덱스 정보

Platform

Procedure

lang

String

호출된 Lambda의 요청 전문 중 언어팩 정보 (Ex. "en-US", "ko-KR")

Platform

Procedure

interfaceParam

String

호출된 Lambda의 요청 전문에 포함된 Integration Definition Parameter 정보 (Key:Value 형식)

Platform

Procedure

Authorization

String

호출된 Lambda의 Cognito ID Token

Platform

Select

busobjectid

String

호출된 Lambda의 요청 전문 중 Business Object SYS_ID

Platform

Select

pageindex

Integer

호출된 Lambda의 요청 전문 중 페이징 인덱스 정보

Platform

Select

pagesize

Integer

호출된 Lambda의 요청 전문 중 페이징 사이즈 정보

Platform

Select

searchspecs

Integer

호출된 Lambda의 요청 전문 중 검색 데이터

Platform

Select

searchexpr

String

호출된 Lambda의 요청 전문 중 검색 표현식

Platform

Select

sortspecs

Array[Object]

호출된 Lambda의 요청 전문 중 정렬 데이터

Platform

Select

sortexpr

String

호출된 Lambda의 요청 전문 중 정렬 표현식

Platform

Select

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Platform

Select

calsmaskcheck

Boolean

호출된 Lambda의 요청 전문 중 마스킹 데이터 해제 여부 플래그 (Ex. true / false)

Platform

Select

afterData

Array[Object]

호출된 Lambda의 응답 데이터

Platform

Insert

busobjectid

String

호출된 Lambda의 요청 전문 중 Business Object SYS_ID

Platform

Insert

addobjs

Array[Object]

호출된 Lambda의 신규 저장 요청 데이터 배열 객체

Platform

Insert

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Platform

Insert

afterData

Array[Object]

호출된 Lambda의 신규 저장 요청 데이터 배열 객체

Platform

Update

busobjectid

String

호출된 Lambda의 요청 전문 중 Business Object SYS_ID

Platform

Update

updateobjs

Array[Object]

호출된 Lambda의 수정 요청 데이터 배열 객체

Platform

Update

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Platform

Update

beforeData

Array[Object]

수정 요청이 들어온 Row의 원본 데이터

Platform

Update

afterData

Array[Object]

수정 요청이 들어온 Row의 수정 데이터

Platform

Delete

busobjectid

String

호출된 Lambda의 요청 전문 중 Business Object SYS_ID

Platform

Delete

removeids

Årray[String]

호출된 Lambda의 삭제 요청 SYS_ID 배열 데이터

Platform

Delete

timezone

Integer

호출된 Lambda의 요청 전문 중 Timezone 정보 (Ex. -32400)

Platform

Delete

beforeData

Array[Object]

삭제 요청이 들어온 Row의 원본 데이터

Platform

Delete

afterData

빈 배열 형식 (Ex. [])

  • Automation

Trigger Type

Sub Type

Trigger Parameter

Data Type

Trigger Parameter Description

Automation

Create User

userName

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 이름

Automation

Create User

userDesc

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 설명

Automation

Create User

userLoginId

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 Login ID

Automation

Create User

userEmail

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 E-Mail

Automation

Create User

userPhoneNumber

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 전화번호

Automation

Create User

userLockFlag

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 잠금 플래그 (Default: "0")

Automation

Create User

userMfaFlag

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 잠금 플래그 (Default: "0")

Automation

Create User

userStatus

String

호출된 Lambda의 요청 전문 중 신규 생성 사용자 잠금 플래그 (Default: "1")

Automation

Create User

callSvc

String

호출된 Lambda의 요청 전문의 Action Type (Ex. createUser / EditUser)

Automation

Create User

Authorization

String

호출된 Lambda의 Cognito ID Token

Automation

Edit User

userName

String

호출된 Lambda의 요청 전문 중 수정한 사용자 이름

Automation

Edit User

userDesc

String

호출된 Lambda의 요청 전문 중 수정한 사용자 설명

Automation

Edit User

userLoginId

String

호출된 Lambda의 요청 전문 중 사용자 Login ID

Automation

Edit User

userEmail

String

호출된 Lambda의 요청 전문 중 사용자 E-Mail

Automation

Edit User

userPhoneNumber

String

호출된 Lambda의 요청 전문 중 수정한 사용자 전화번호

Automation

Edit User

userCountry

String

호출된 Lambda의 요청 전문 중 수정한 사용자 국가 정보

Automation

Edit User

authName

String

호출된 Lambda의 요청 전문 중 수정한 사용자 권한 명

Automation

Edit User

addAuthId

String

호출된 Lambda의 요청 전문 중 사용자에게 추가할 권한 SYS_ID

Automation

Edit User

removeAuthId

String

호출된 Lambda의 요청 전문 중 사용자에 추가되어 있는 권한을 삭제할 SYS_ID

Automation

Edit User

Authorization

String

호출된 Lambda의 Cognito ID Token

Automation

Password Init

email

String

호출된 Lambda의 요청 전문 중 비밀번호를 초기화 할 E-Mail 주소

Automation

Password Init

platformType

String

호출된 Lambda의 요청 전문 중 플랫폼 타입 (Ex. Web / Mobile)

Automation

Edit Password Policy

saveData

Object

호출된 Lambda의 요청 전문 중

Automation

Edit Password Policy

policyId

String

호출된 Lambda의 요청 전문 중

Automation

Edit Password Policy

serviceType

String

호출된 Lambda의 요청 전문 중

Automation

Edit Password Policy

sysId

String

호출된 Lambda의 요청 전문 중

Automation

Edit Password Policy

Authorization

String

호출된 Lambda의 Cognito ID Token

Automation

Login

username

String

호출된 Lambda의 요청 전문 중 사용자의 Login ID

Automation

Login

platformType

String

호출된 Lambda의 요청 전문 중 플랫폼 타입 (Ex. Web / Mobile)

Automation

Login

application

String

호출된 Lambda의 요청 전문 중 어플리케이션 코드명 (Ex. demo / openga )

Automation

Login

osVersion

String

호출된 Lambda의 요청 전문 중 운영체제(OS) 버전 (Mobile Application만 해당)

Automation

Login

osType

String

호출된 Lambda의 요청 전문 중 운영체제(OS) 유형 (Mobile Application만 해당)

Automation

Login

deviceModel

String

호출된 Lambda의 요청 전문 중 기기 모델 유형 (Mobile Application만 해당)

Automation

Login

appMasterId

String

호출된 Lambda의 요청 전문 중 Mobile Application의 식별 SYS_ID (Mobile Application만 해당)

Automation

Login

currentVersion

String

호출된 Lambda의 요청 전문 중 Mobile Application의 버전 정보 (Mobile Application만 해당)

Automation

Create Auth

saveData

Object

호출된 Lambda의 요청 전문 중 신규 저장 권한 정보 데이터

Automation

Create Auth

afterData

Object

호출된 Lambda의 요청 전문 중 신규 저장 권한 정보 데이터 및 채번된 SYS_ID

Automation

Create Auth

Authorization

String

호출된 Lambda의 Cognito ID Token

Automation

Edit Auth

saveData

Object

호출된 Lambda의 요청 전문 중 수정 대상 권한의 수정 데이터

Automation

Edit Auth

afterData

Object

호출된 Lambda의 요청 전문 중 수정 대상 권한의 수정 데이터 및 권한의 SYS_ID

Automation

Edit Auth

authId

String

호출된 Lambda의 요청 전문 중 수정 대상 권한의 SYS_ID

Automation

Edit Auth

Authorization

String

호출된 Lambda의 Cognito ID Token

Automation

Apply Auth

authId

String

호출된 Lambda의 요청 전문 중 권한의 SYS_ID

Automation

Apply Auth

objectIds

Array[String]

호출된 Lambda의 요청 전문 중 권한을 적용 할 Menu / Screen / Component / Control의 SYS_ID

Automation

Apply Auth

Authorization

String

호출된 Lambda의 Cognito ID Token

Automation

Release Auth

authId

String

호출된 Lambda의 요청 전문 중 권한의 SYS_ID

Automation

Release Auth

objectIds

Array[String]

호출된 Lambda의 요청 전문 중 권한을 적용 해제할 Menu / Screen / Component / Control의 SYS_ID

Automation

Release Auth

Authorization

String

호출된 Lambda의 Cognito ID Token

image16 [그림2. 각 Task, Flow의 Parameter 팝업 예시]

  1. Parameter를 구성하는 항목들은 각 Task, Flow 별로 다르게 표시된다.

    INFO

    각 Task, Flow의 파라미터에 따라 설정 가능한 Source Type과 Target Type은 아래 표 참고

  • Trigger (Start)

Category

Parameter Type

Source Type

Target Type

Trigger (Start)

Trigger Parameter

Trigger Data

Payload

Trigger (Start)

Trigger Parameter

Static

Payload

Trigger (Start)

Trigger Parameter

Environment

Payload

Trigger (Start)

Trigger Parameter

Trigger Data

Global Task Parameter

Trigger (Start)

Trigger Parameter

Static

Global Task Parameter

Trigger (Start)

Trigger Parameter

Environment

Global Task Parameter

  • Application Lambda

Category

Parameter Type

Source Type

Target Type

Application Lambda

Input Parameter

Static

Param Data

Application Lambda

Input Parameter

Environment

Param Data

Application Lambda

Input Parameter

Global Task Parameter

Param Data

Application Lambda

Input Parameter

Payload

Param Data

Application Lambda

Output Parameter

Return Data

Payload

Application Lambda

Output Parameter

Static

Payload

Application Lambda

Output Parameter

Environment

Payload

Application Lambda

Output Parameter

Return Data

Global Task Parameter

Application Lambda

Output Parameter

Static

Global Task Parameter

Application Lambda

Output Parameter

Environment

Global Task Parameter

  • Long-term Service

Category

Parameter Type

Source Type

Target Type

Long-Term Service

Input Parameter

Static

Param Data

Long-Term Service

Input Parameter

Environment

Param Data

Long-Term Service

Input Parameter

Global Task Parameter

Param Data

Long-Term Service

Input Parameter

Payload

Param Data

Long-Term Service

Output Parameter

Return Data

Payload

Long-Term Service

Output Parameter

Static

Payload

Long-Term Service

Output Parameter

Environment

Payload

Long-Term Service

Output Parameter

Return Data

Global Task Parameter

Long-Term Service

Output Parameter

Static

Global Task Parameter

Long-Term Service

Output Parameter

Environment

Global Task Parameter

  • Procedure

Category

Parameter Type

Source Type

Target Type

Procedure

Input Parameter

Static

Param Data

Procedure

Input Parameter

Environment

Param Data

Procedure

Input Parameter

Global Task Parameter

Param Data

Procedure

Input Parameter

Payload

Param Data

Procedure

Output Parameter

Return Data

Payload

Procedure

Output Parameter

Static

Payload

Procedure

Output Parameter

Environment

Payload

Procedure

Output Parameter

Return Data

Global Task Parameter

Procedure

Output Parameter

Static

Global Task Parameter

Procedure

Output Parameter

Environment

Global Task Parameter

  • Rest API

Category

Parameter Type

Source Type

Target Type

Rest API

Header Parameter

Static

Header

Rest API

Header Parameter

Environment

Header

Rest API

Header Parameter

Global Task Parameter

Header

Rest API

Header Parameter

Payload

Header

Rest API

Payload Parameter

Static

Param Data

Rest API

Payload Parameter

Environment

Param Data

Rest API

Payload Parameter

Global Task Parameter

Param Data

Rest API

Payload Parameter

Payload

Param Data

Rest API

Output Parameter

Return Data

Payload

Rest API

Output Parameter

Static

Payload

Rest API

Output Parameter

Environment

Payload

Rest API

Output Parameter

Return Data

Global Task Parameter

Rest API

Output Parameter

Static

Global Task Parameter

Rest API

Output Parameter

Environment

Global Task Parameter

  • Business Object

Category

Parameter Type

Source Type

Target Type

Business Object

Input Parameter

Static

Param Data

Business Object

Input Parameter

Environment

Param Data

Business Object

Input Parameter

Global Task Parameter

Param Data

Business Object

Input Parameter

Payload

Param Data

Business Object

Output Parameter

Return Data

Payload

Business Object

Output Parameter

Static

Payload

Business Object

Output Parameter

Environment

Payload

Business Object

Output Parameter

Return Data

Global Task Parameter

Business Object

Output Parameter

Static

Global Task Parameter

Business Object

Output Parameter

Environment

Global Task Parameter

Business Object

Condition

Search spec Item

-

Business Object

Condition

Sort spec Item

-

Business Object

Condition

Search Expression

-

Business Object

Condition

Sort Expression

-

Business Object

Condition

Page size

-

Business Object

Condition

Page offset

-

  • Choice

Category

Parameter Type

Source Type

Target Type

Choice

Rule

Payload

-

Choice

Rule

Return Data

-

  • Pass

Category

Parameter Type

Source Type

Target Type

Pass

Input Parameter

Static

Child Payload

Pass

Input Parameter

Environment

Child Payload

Pass

Input Parameter

Global Task Parameter

Child Payload

  • Parallel

Category

Parameter Type

Source Type

Target Type

Parallel

Input Parameter

Payload

Child Payload

Parallel

Input Parameter

Iteration Index

Child Payload

Parallel

Output Parameter

Child Payload

Payload

Parallel

Output Parameter

Static

Payload

Parallel

Output Parameter

Environment

Payload

Parallel

Pass Parameter

Payload

Payload

  • Loop

Category

Parameter Type

Source Type

Target Type

Loop

Pass Parameter

Static

Payload

Loop

Pass Parameter

Environment

Payload

Loop

Input Parameter

Payload

Child Payload

Loop

Input Parameter

Static

Child Payload

Loop

Input Parameter

Environment

Child Payload

Loop

Output Parameter

Child Payload

Payload

Loop

Output Parameter

Static

Payload

Loop

Output Parameter

Environment

Payload

Designer 사용 방법 ​

워크플로우 개발은 등록된 Orchestration 목록에서 오른쪽 마우스를 클릭했을 때 표시되는 Context menu에서 Orchestration Designer를 호출하여 Drag & Drop 방식으로 개발할 수 있다. image17 [그림1. Orchestration Designer 호출]

  1. Object Explorer에서 Service Admin 메뉴 선택 후 Service Orchestration 메뉴에 진입한다.
  2. Config View 탭 선택 후 리스트에서 Orchestration Designer를 호출할 항목에 마우스 우클릭 후 호출되는 Context 메뉴에서 Open Designer 버튼을 선택한다.
  3. Orchestration Designer가 호출되면 우측 Task, Flow Group에서 원하는 Task 또는 Flow를 Drag하여 Canvas 영역에 배치한다.

TIP

Canvas에 배치된 Task 또는 Flow는 선택 후 Drag & Drop으로 위치 변경이 가능하다. 이때, Flow 중 Parallel과 Loop와 같이 하위 항목이 있는 경우 Parallel 또는 Loop 영역을 선택과 함께 Ctrl Key를 누르면 하위 항목까지 그룹화 되어 이동한다.

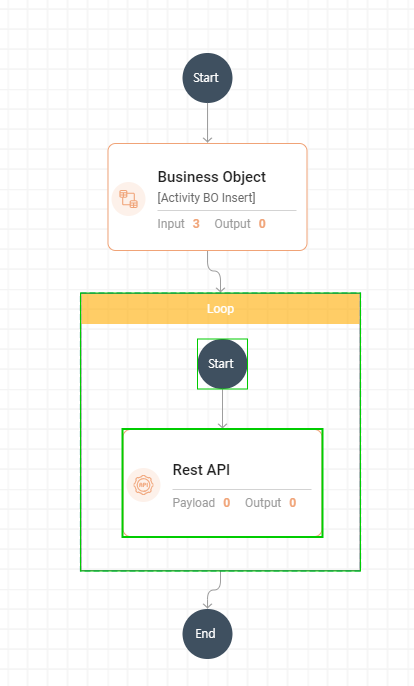

[그림1. Loop 선택 후 Ctrl Key를 눌러 그룹화가 활성화된 예시]

TIP

Canvas 상에서 Parallel 또는 Loop을 이동할 때 하위 항목이 함께 선택되지 않아 따로 배치되어 있더라도 실제 Server단에서는 하위 항목으로 그룹화 되어있다. (Designer Toolbar에서 정렬 버튼을 눌러 정렬 실행 시 다시 정상적으로 배치된다.)

  1. 배치한 Task, 또는 Flow를 클릭하면 좌측에 Attribute 영역이 표시되며, 해당 영역에서 배치한 Task 또는 Flow의 Attribute와 Parameter 등 상세 항목들을 설정한다.

    INFO

    Attribute와 Parameter 입력 값들의 상세는 Attribute와 Parameters 챕터를 참고한다.

  2. 원하는 Task와 Flow를 모두 배치한 후 우측 상단 Validation 버튼을 눌러 저장 전 Validation 체크를 실행한다.

    TIP

    Validation을 실행 후 오류가 발생하지 않아야 Save 버튼이 활성화된다.

  3. Save하여 작성한 내용을 최종 저장한다.

Copyright © 2019-present Quintet Systems.
